Descrizione del prodotto

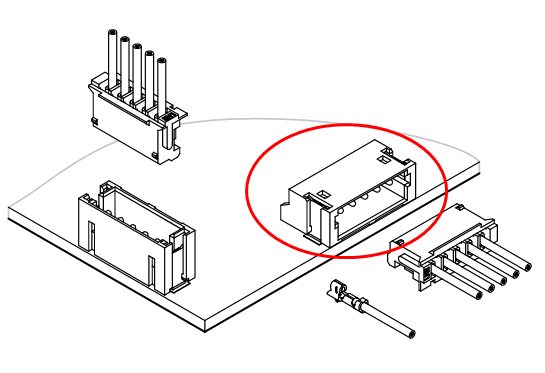

Un connettore Wire-to-board è un tipo di connettore elettrico utilizzato per collegare fili a una scheda di circuito stampato (PCB).L'alloggiamento è solitamente montato sul PCB e contiene slot o contenitori dove sono inseriti i contattiI contatti sono in genere attaccati ai fili e poi inseriti nell'alloggiamento, creando una connessione elettrica sicura tra i fili e il PCB.
Questi connettori sono comunemente utilizzati in vari dispositivi elettronici e applicazioni dove è necessario collegare fili a una scheda di circuito, come in periferiche per computer, elettronica automobilistica,macchine industrialiSono disponibili in diverse dimensioni, configurazioni e specifiche per adattarsi a vari calibri di filo, valutazioni di corrente e condizioni ambientali.
La serie X2701 wire-to-board comprende il connettore Wafer di tipo DIP e SMT (fine della scheda), alloggiamento e terminale (fine del filo)
Serie di connettori Alinta Wire-to-board
Scopri i connettori Wire-to-Board (WTB) affidabili e gli assemblaggi di cavi di Alinta, che offrono dimensioni di passo che vanno da 1,0 mm a 6,35 mm. I nostri connettori soddisfano diversi settori, tra cui l'automotive,apparecchi, industriali, dati e telecomunicazioni e elettronica di consumo.
Approfittate di una vasta gamma di vantaggi con i nostri connettori WTB, che li rendono una scelta ottimale per varie applicazioni.Godetevi la flessibilità delle opzioni di personalizzazione per adattare i connettori esattamente alle vostre esigenze.

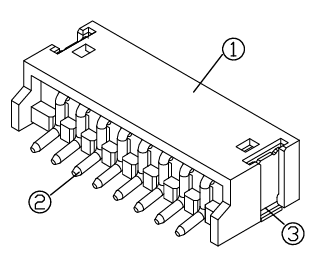

Tipo SMT della serie X2701
(8immagine pin) |
 |
Parametro tecnico
| Caratteristiche del tipo di prodotto |
Categoria |
Cavi a bordo |
| |
Tipo di assemblaggio |
Wafer |
| |
Pistola (mm) |
1.50 mm |
| |
Serie di prodotti |
AL-X2701-H |
| Caratteristiche elettriche |
tensione nominale (V AC/DC) |
125 |
| |
Corrente nominale (A AC/DC) |
1 |
| |
Resistenza al contatto |
≤ 30mΩ |
| |
Resistenza all'isolamento
Resistere alla tensione
|
≥ 500MΩ
500V AC/minuto
|
| Caratteristiche di configurazione |
Numero di righe |
1 |
| |
Numero di posizioni
Cavo applicabile
|
2 ~ 20
# 28 ~ # 22
|
| Caratteristiche della conchiglia |
Colore |
Bianco |
| |
Materiale per le abitazioni
Materiale di contatto
|
LCP, UL94V-0
di legno di legno
|
| Informazioni ambientali |
Intervallo di temperatura di funzionamento (°C)
|
-20°C~85°C°C
|
|
X2201-H connettore a onde SMT orizzontale
| |
| Poloni |
DIM=A |
DIM=B |
DIM = C |
| 2 |
1.50 |
3.60 |
6.00 |
| 3 |
3.00 |
5.10 |
7.50 |
| 4 |
4.50 |
6.60 |
9.00 |
| 5 |
6.00 |
8.10 |
10.50 |
| 6 |
7.50 |
9.60 |
12.00 |
| 7 |
9.00 |
11.10 |
13.50 |
| 8 |
10.50 |
12.60 |
15.00 |
| 9 |
12.00 |
14.10 |
16.50 |
| 10 |
13.50 |
15.60 |
18.00 |
| 11 |
15.00 |
17.10 |
19.50 |
| 12 |
16.50 |
18.60 |
21.00 |
| 13 |
18.00 |
20.10 |
22.50 |
| 14 |
19.50 |
21.60 |
24.00 |
| - Non lo so. |
- Non lo so. |
- Non lo so. |
|
| 20 |
28.50 |
30.60 |
33.00 |
|
X2201-V Verticale SMT Wafer Connector
|
|
|
| Poloni |
DIM=A |
DIM=B |
DIM = C |
| 2 |
1.50 |
3.60 |
6.00 |
| 3 |
3.00 |
5.10 |
7.50 |
| 4 |
4.50 |
6.60 |
9.00 |
| 5 |
6.00 |
8.10 |
10.50 |
| 6 |
7.50 |
9.60 |
12.00 |
| 7 |
9.00 |
11.10 |
13.50 |
| 8 |
10.50 |
12.60 |
15.00 |
| 9 |
12.00 |
14.10 |
16.50 |
| 10 |
13.50 |
15.60 |
18.00 |
| 11 |
15.00 |
17.10 |
19.50 |
| 12 |
16.50 |
18.60 |
21.00 |
| 13 |
18.00 |
20.10 |
22.50 |
| 14 |
19.50 |
21.60 |
24.00 |
| - Non lo so. |
- Non lo so. |
- Non lo so. |
|
| 20 |
28.50 |
30.60 |
33.00 |
|
Per una soluzione di connettori WTB affidabile e personalizzabile, contatta Alinta oggi!
