Alinta 1.5mm Pitch Vertical SMT Connector 2 a 20P PCB Wafer Connector

Descrizione del prodotto

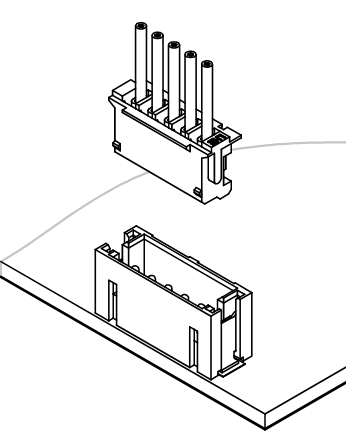

Un connettore Wire-to-board è un tipo di connettore elettrico utilizzato per collegare fili a una scheda di circuito stampato (PCB).L'alloggiamento è solitamente montato sul PCB e contiene slot o contenitori dove sono inseriti i contattiI contatti sono in genere attaccati ai fili e poi inseriti nell'alloggiamento, creando una connessione elettrica sicura tra i fili e il PCB.

Questi connettori sono comunemente utilizzati in vari dispositivi elettronici e applicazioni dove è necessario collegare fili a una scheda di circuito, come in periferiche per computer, elettronica automobilistica,macchine industrialiSono disponibili in diverse dimensioni, configurazioni e specifiche per adattarsi a vari calibri di filo, valutazioni di corrente e condizioni ambientali.

Serie di connettori Alinta Wire-to-board

Scopri i connettori Wire-to-Board (WTB) affidabili e gli assemblaggi di cavi di Alinta, che offrono dimensioni di passo che vanno da 1,0 mm a 6,35 mm. I nostri connettori soddisfano diversi settori, tra cui l'automotive,apparecchi, industriali, dati e telecomunicazioni e elettronica di consumo.

Approfittate di una vasta gamma di vantaggi con i nostri connettori WTB, che li rendono una scelta ottimale per varie applicazioni.Godetevi la flessibilità delle opzioni di personalizzazione per adattare i connettori esattamente alle vostre esigenze.

Parametro tecnico

Caratteristiche del tipo di prodotto	Categoria		Cavi a bordo
	Tipo di assemblaggio		Wafer
	Pistola (mm)		1.50 mm
	Serie di prodotti		AL-X2701-V
Caratteristiche elettriche	tensione nominale (V AC/DC)		125
	Corrente nominale (A AC/DC)		1
	Resistenza al contatto		≤ 20mΩ
	Resistenza all'isolamento Resistere alla tensione		≥ 500MΩ 500V AC/minuto
Caratteristiche di configurazione	Numero di righe		1
	Numero di posizioni		2 ~ 20
Caratteristiche della conchiglia	Colore		Bianco
	Materiale per le abitazioni Materiale di contatto		LCP, UL94V-0 di legno di legno
Informazioni ambientali	Intervallo di temperatura di funzionamento (°C)		-20°C~85°C°C
Dimensione del connettore SMT per wafer verticale X2701-V       Terminal

Abitazione

Poloni DIM=A DIM=B 2 1.50 4.50 3 3.00 6.00 4 4.50 7.50 5 6.00 9.00 6 7.50 10.50 7 9.00 12.00 8 10.50 13.50 9 12.00 15.00 10 13.50 16.50 11 15.00 18.00 12 16.50 19.50 13 18.00 21.00 14 19.50 22.50 - Non lo so. - Non lo so. - Non lo so. 20 28.50 31.50

Per una soluzione di connettori WTB affidabile e personalizzabile, contatta Alinta oggi!
