Alinta 1.25mm Pitch PCB Wire To Board Connector Receptacle da 2P a 20P

985

Descrizione del prodotto

Un connettore Wire-to-board è un tipo di connettore elettrico utilizzato per collegare fili a una scheda di circuito stampato (PCB).L'alloggiamento è solitamente montato sul PCB e contiene slot o contenitori dove sono inseriti i contattiI contatti sono in genere attaccati ai fili e poi inseriti nell'alloggiamento, creando una connessione elettrica sicura tra i fili e il PCB.

Questi connettori sono comunemente utilizzati in vari dispositivi elettronici e applicazioni dove è necessario collegare fili a una scheda di circuito, come in periferiche per computer, elettronica automobilistica,macchine industrialiSono disponibili in diverse dimensioni, configurazioni e specifiche per adattarsi a vari calibri di filo, valutazioni di corrente e condizioni ambientali.

Serie di connettori Alinta Wire-to-board

Scopri i connettori Wire-to-Board (WTB) affidabili e gli assemblaggi di cavi di Alinta, che offrono dimensioni di passo che vanno da 1,0 mm a 6,35 mm. I nostri connettori soddisfano diversi settori, tra cui l'automotive,apparecchi, industriali, dati e telecomunicazioni e elettronica di consumo.

Approfittate di una vasta gamma di vantaggi con i nostri connettori WTB, che li rendono una scelta ottimale per varie applicazioni.Godetevi la flessibilità delle opzioni di personalizzazione per adattare i connettori esattamente alle vostre esigenze.

Parametro tecnico

Caratteristiche del tipo di prodotto	Categoria		Cavi a bordo
	Tipo di assemblaggio		Wafer, contenitore
	Pistola (mm)		1.0 mm
	Serie di prodotti		Serie AL-X1701
Caratteristiche elettriche	tensione nominale (V AC/DC)		150
	Corrente nominale (A AC/DC)		1
	Resistenza al contatto		≤ 20mΩ
	Resistenza all'isolamento Resistere alla tensione		≥ 1000 MΩ 500V AC/minuto
Caratteristiche di configurazione	Numero di righe		1
	Numero di posizioni		2 ~ 20
Caratteristiche della conchiglia	Colore		Bianco
	Materiale per le abitazioni Materiale di contatto		LCP, UL94V-0 di legno di legno
Informazioni ambientali	Intervallo di temperatura di funzionamento (°C)		-20°C~85°C°C

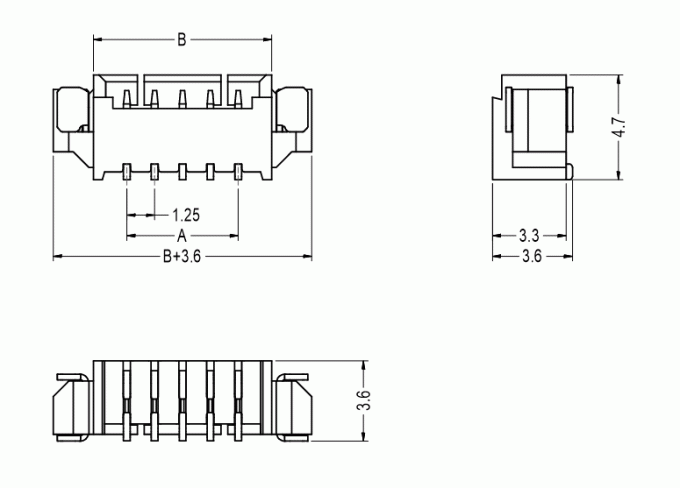

Dimensione dell'angolo retto (90°) /Wafer orizzontale /Receptacolo/Connettore Poloni DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75         Terminal

Abitazione

Poloni DIM=A DIM=B 2 1.25 4.25 3 2.50 5.50 4 3.75 6.75 5 5.00 8.00 6 6.25 9.25 7 7.50 10.50 8 8.75 11.75 9 10.00 13.00 10 11.25 14.25 11 12.50 15.50 12 13.75 16.75 13 15.00 18.00 14 16.25 19.25 15 17.50 20.50 16 18.75 21.75

Per una soluzione di connettori WTB affidabile e personalizzabile, contatta Alinta oggi!
